无负压供水设备安装连接示意图
作者：变频供水设备 时间：2022-06-08 16:15:48 来源：原创
无负压供水设备是属于可拆卸式的成套二次供水设备，安装时除了需要根据总装图的方式组装设备之外，还应该按照厂家提供的安装示意图安装，以便于发挥设备较大效能。以下提供浩雄公司两种结构的罐式无负压供水设备安装示意图：

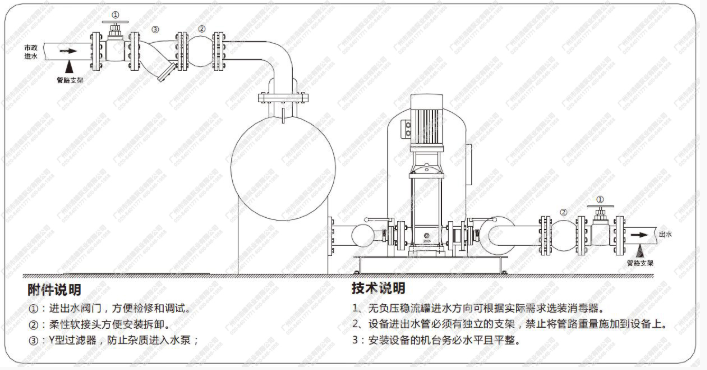

图1、DWS罐式无负压供水设备平行式结构产品的安装示意图

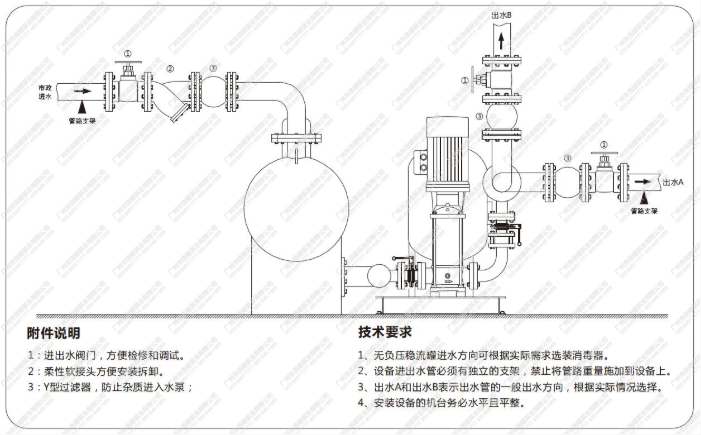

图2、DWS罐式无负压供水设备垂直式结构产品的安装示意图
安装所需附件
①：进出水阀门，方便检修和调试。
②：柔性软接头方便安装拆卸。
③：Y型过滤器，防止杂质进入水泵;
安装技术要求
1：进出水阀门，方便检修和调试。
2：柔性软接头方便安装拆卸。
3：Y型过滤器，防止杂质进入水泵;
1、无负压稳流罐进水方向可根据实际需求选装消毒器。
2、设备进出水管必须有独立的支架，禁止将管路重量施加到设备上。
3：安装设备的机台务必水平且平整。
1、无负压稳流罐进水方向可根据实际需求选装消毒器。
2、设备进出水管必须有独立的支架，禁止将管路重量施加到设备上。
3、出水A和出水B表示出水管的一般出水方向，根据实际情况选择。
4、安装设备的机台务必水平且平整。
